مواد:	20GrNiMo و بیت تریکن کاربید تنگستن	یاتاقان:	مته حفاری نوع بلبرینگ مهر و موم شده لاستیکی
فرآیند محصول:	بیت هسته triconr آهنگری و عملیات حرارتی	تضمین:	بیش از 80 ساعت بیت تریکون
نام محصول:	بیت مثلث	نوع بلبرینگ:	بلبرینگ مهر و موم شده و آب بندی نشده سنگ تریکونی
نوع ماشین:	بیت تریکون تجهیزات حفاری	استاندارد:	API و ISO
برجسته کردن:	بیت تریکون 250 میلی متری , بیت تریکون حفاری معدن زغال سنگ , بیت تی سی تی سی 250 میلی متری

IADC	پارامترهای توصیه شده		طبقه های قابل استفاده
IADC	WOB KN/mm	سرعت چرخش r/min	طبقه های قابل استفاده
116,117	0.35-08	150 تا 80	ساختارهای بسیار نرم با قدرت فشرده سازی بالا و سوراخ کردن، مانند گل، سنگ گل، گچ
126,127	0.35-09	150-70	تشکیلات نرم با قدرت فشرده سازی بالا و حفاری، مانند سنگ گل، گچ، سنگ نمک، شیل نرم، سنگ آهک نرم
136,137	0.35-10	120 تا 60	تشکیلات نرم تا متوسط نرم با قدرت فشرده سازی بالا و حفاری بالا، مانند شیل متوسط نرم، آنیدریت، سنگ آهک متوسط نرم،سنگ شن و ماسه متوسط نرم و تشکیلات نرم با لایه های سخت
216,217	0.4-10	100-60	تشکیلات نرم تا متوسط با قدرت فشرده سازی، مانند شیل نرم، سنگ آهک متوسط نرم، سنگ شن و ماسه متوسط نرم و تشکیلات نرم با لایه های سخت
246,247	0.4-10	80 تا 50	تشکیلات متوسط سخت با قدرت فشرده سازی بالا، مانند شیل سخت، سنگ آهک، سنگ شن و ماسه، دولومیت
417,437,447	0.35-09	150-70	تشکیلات بسیار نرم با قدرت فشرده سازی بالا و حفاری، مانند گل، سنگ گل، گچ، گچ، سنگ نمک، شیل نرم، سنگ آهک نرم
517,527	0.35-10	140 تا 60	تشکیلات نرم با قدرت فشرده سازی بالا، مانند سنگ خاک، گچ، سنگ نمک، شیل نرم، سنگ آهک نرم
537,547	0.45-10	120 تا 50	تشکیلات نرم تا متوسط با قدرت فشرده سازی، مانند شیل متوسط نرم، سنگ آهک متوسط نرم، سنگ شن و ماسه متوسط نرم و تشکیلات متوسط با لایه های بینهایت سخت و سخت موثر
617,627	0.45-11	90 تا 50	تشکیلات متوسط سخت با قدرت فشرده سازی بالا، مانند شیل سخت، سنگ آهک، سنگ شن و ماسه، دولومیت
637	0.5-12	80 تا 40	ساختارهای سخت با مقاومت فشنی بالا، مانند سنگ شن، سنگ آهک، دولومیت و آنیدریت، سنگ مرمر

جدول طبقه بندی سختی شکل و انتخاب بیت
قطعه ی مخروط رولر کد IADC	کد IADC بیت الماس	توصیف تشکیلات	نوع سنگ	مقاومت فشرده سازی ((Mpa)	ROP ((m/h)
111/124	M/S112~M/S223	بسیار نرم: شکل نرم چسبناک با قدرت فشاری کم.	گل سنگ ذوب سنگ شن	<25	>20
116/137	M/S222~M/S323	نرم: ساخت نرم با قدرت فشرده سازی پایین و حفاری بالا.	سنگ های گل مارل سنگ برقی سنگ شن	25 تا 50	10 تا 20
۴۱۷/۵۲۷	M/S323~M/S433	متوسط نرم: نرم تا متوسط تشکیل با مقاومت فشرده سازی کم و استیک.	سنگ های گل مارل سنگ برقی سنگ شن سنگ ذوب آنیدریت توف	50 تا 75	5 تا 15
۵۱۷/۵۳۷	M322~M443	متوسط:تشکيلات متوسط تا سخت با قدرت فشرده سازي بالا و خطوط ظریف خاشاک.	سنگ خاك سنگ سیاه شیل	75 تا 100	2 تا 6
537/617	M422~M444	سخت متوسط:تشکيلات سخت و متراکم با مقاومت فشار بالا و خشکی متوسط.	سنگ سیاه شیل سخت آنیدریت سنگ شن دالومیت	100 تا 200	1.5 تا 3

انتخاب کد IADC
IADC	WOB	RPM	درخواست
IADC	(KN/mm)	(r/min)	درخواست
111/114/115	0.3-075	200 تا 80	ساختارهای بسیار نرم با قدرت فشرده سازی پایین و توانایی حفاری بالا، مانند گل، سنگ گل، گِل
116/117	0.35-08	150 تا 80	ساختارهای بسیار نرم با قدرت فشرده سازی پایین و توانایی حفاری بالا، مانند گل، سنگ گل، گِل
121	0.3-085	200 تا 80	ساختارهای نرم با قدرت فشرده سازی پایین و توانایی حفاری بالا، مانند سنگ گل، گیتس، نمک، سنگ آهک نرم
124/125	0.3-085	۱۸۰ تا ۶۰
131	0.3-095	۱۸۰ تا ۸۰	تشکیلات نرم تا متوسط با قدرت فشرده سازی کم، مانند سنگ آهک متوسط، لرزش نرم، سنگ آهک متوسط نرم، سنگ شن و ماسه متوسط نرم، تشکیلات متوسط با بینهایی سخت تر و خیس کننده
136/137	0.35-10	120 تا 60
۲۱۱/۲۴۱	0.3-095	۱۸۰ تا ۸۰	تشكيلات متوسط با قدرت فشرده سازی بالا، مانند متوسط، نرم لرزش، گچ سخت، سنگ آهک متوسط نرم، سنگ شن با نرم متوسط، تشكيلات نرم با interbeds سخت تر.
۲۱۶/۲۱۷	0.4-10	100-60
۲۴۶/۲۴۷	0.4-10	80 تا 50	تشکیلات متوسط سخت با قدرت فشرده سازی بالا، مانند شیل سخت، سنگ آهک، سنگ شن، دولومیت
321	0.4-10	150-70	تشکیلات آسیاب متوسط، مانند شیل آسیاب، سنگ آهک، سنگ شن، دولومیت، گیتس سخت، سنگ مرمر
324	0.4-10	120 تا 50
437/447/435	0.35-09	۲۴۰- ۷۰	تشکیلات بسیار نرم با قدرت فشرده سازی پایین و توانایی حفاری بالا، مانند گل، سنگ گل، گچ، گپس، نمک، سنگ آهک نرم
517/527/515	0.35-10	220-60	ساختارهای نرم با قدرت فشرده سازی پایین و توانایی حفاری بالا، مانند سنگ گل، گیتس، نمک، سنگ آهک نرم
537/547/535	0.45-10	220 تا 50	تشکیلات نرم تا متوسط با قدرت فشرده سازی کم، مانند سنگ آهک متوسط، لرزش نرم، سنگ آهک متوسط نرم، سنگ شن و ماسه متوسط نرم، تشکیلات متوسط با بینهایی سخت تر و خیس کننده
۶۱۷/۶۱۵	0.45-11	200 تا 50	تشکیلات متوسط سخت با قدرت فشرده سازی بالا، مانند شیل سخت، سنگ آهک، سنگ شن، دولومیت
637/635	0.5-11	180 تا 40	تشکیلات سخت با قدرت فشرده سازی بالا، مانند سنگ آهک، سنگ شن، دولومیت، گیتس سخت، سنگ مرمر
توجه: بالاتر از محدودیت های WOB و RRPM نباید همزمان استفاده شود.

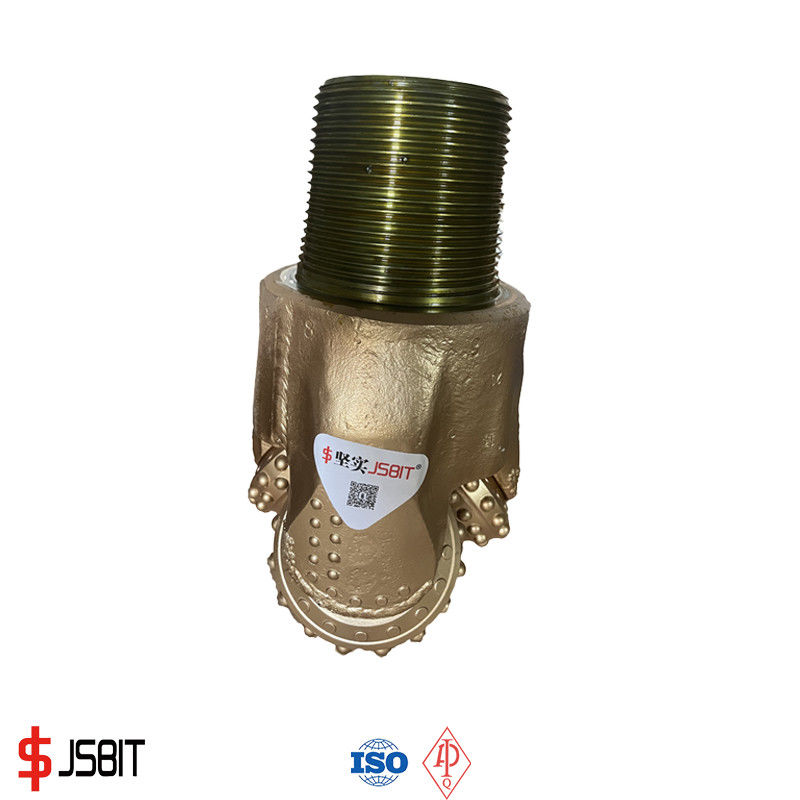

بیت Tci Tricone با یاتاقان باز 250 میلی متری برای حفاری معدن زغال سنگ و گاز
